海外回線品質の見える化　　　テストトライアルにJump new

　お客さまが利用されているネットワークインフラは、いくつもの機器、ネットワークキャリアを経由するため、どの部分で故障かどうかの切り分けが課題となっております。
　まだ発展途上にある国（海外）の回線品質は、日本に比べると相当悪い状況にあります。

　ＭＩＢ（Management Information Base ）情報を出せる機器でなく、メディアコンバータ、ケーブル等が故障の原因の場合もあります。
ＥＥＣ（End to End Checker）では、端末～ＮＷ機器～ＮＷ機器～キャリアＡ～キャリアＢ～ＮＷ機器～サーバ等をEnd to End で監視することにより、ネットワーク全体の見える化します。

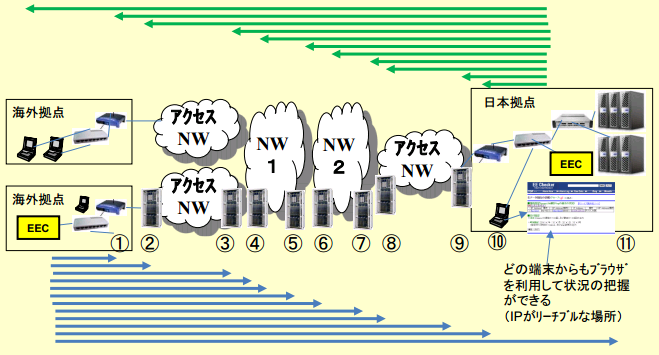

日本拠点と海外拠点の２拠点にＥＥＣを設置し、どの位置まで、疎通【遅延状況も含む】できているかを把握する。①、②、．．．、⑪の拠点の試験を行う。

（１）面的状況把握（横方向） ：どの地点で不具合が発生しているか明確化できる。
（２）時間的状況把握 ：どの時間帯で、不具合が発生しているか明確化できる。
（３）上位レイヤ状況把握（縦方向） ：よりアプリに近いレイヤの試験で、不具合を発見できる。

EEC について（特徴）
ping、ポート、URLについて検査を行い、死活監視とレスポンス監視を行う。
最短１秒間隔で試験を行うことができ、３０秒程度の間欠故障も発見できる。
End-to-Endの試験を行うため、自らアラームを発信できない、メディアコンバータ、ケーブルのトラブルも発見に寄与する。
レスポンスを見ているため、通常ではテストがokでも、使用に耐えられないような事象も発見できる。
拠点追加、削除。試験間隔をWEBブラウザ上から即座に行い、故障トラブル時の原因究明に貢献できる。

　試験結果（イメージ）

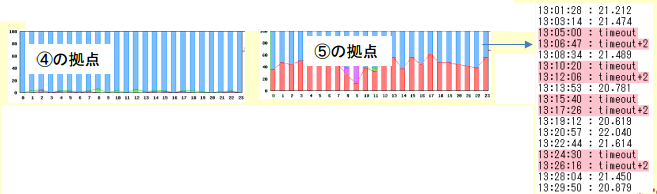

例１：海外拠点から④の拠点、⑤の拠点に試験を行った例
０時から２３時の試験結果：赤はタイムアウト。⑤拠点では、タイムアウトが発生



例２：海外拠点から、日本拠点のEnd のサーバ（⑪）に試験を行った例

17～23時で、遅延、タイムアウト発生
凡例） 青：速い、緑：少し遅い、紫：遅い、赤：タイムアウト
